Sistemas Embebidos

¿En donde encuentro sistemas embebidos?

En todas partes, pues un sistema embebido es un ordenador más, que a diferencia de un Personal Computer, por ejemplo, carece de teclado y pantalla en la mayoría de los casos. Dicho de otra manera, un sistema embebido consiste de una electrónica programable especialmente diseñada para soluciones específicas.
Estas pueden ser:

• Sistemas de telefonía fija o móvil, por ejemplo un terminal telefónico móvil.
• Automatización de procesos de producción
• Equipos e instrumentación industrial
• Sistemas de transporte, desde cintas transportadoras, sistemas robotizados hasta vehículos de transporte de todo tipo.
  En este capítulo cabe resaltar el sector de la automoción, en donde un turismo de diseño actual puede incorporar hasta más de 40 sistemas embebidos. Estos controlan áreas tan especiales, como el funcionamiento del motor de gasolina o gasóleo como el control de par MSR, sistema de frenado antibloqueo ABS, bloqueo diferencial electrónico EDS, sistema de control de tracción ASR, control de estabilidad con asistencia de frenado ESP, airbags, la cerradura centralizada con su mando a distancia, etc. etc.
• Electrodomésticos de todo tipo, como microondas, lavadoras, frigoríficos, lavavajillas, etc.
• Tiene una gran aplicación en la industria juguetera y de ocio
• Sistemas periféricos de un PC, como los MODEM, router, teclados, ratones de nueva generación, equipos multimedia, etc.

El sistema embebido es por tanto un ordenador especializado para una solución especializada en donde prevalecen las siguientes características:

• Esta especialmente diseñado para la solución óptima de la tarea o tareas a resolver.
• Generalmente es una "pieza especializada" instalada en un sistema anfitrión
• A diferencia de un PC, el sistema embebido se dota con los módulos estrictamente necesarios para su función. De ahí su coste óptimo.
• Es una solución única en el mercado, no existe otra igual.

La incorporación de un sistema embebido proporciona a un producto un valor añadido importante que lo distingue claramente de los productos de la competencia. Esto es posible gracias a que el sistema embebido con respecto a la solución anterior proporciona una:

• Solución más precisa y rápida en su especialidad respecto a la solución anterior
• Mayor número de opciones respecto a la solución anterior
• Coste reducido, por lo tanto reducción de costes en el proceso de fabricación
• Aumenta la competitividad del producto por su diferenciación respecto a otros productos similares

Fuente:

http://www.idose.es/sistemas-embebidos

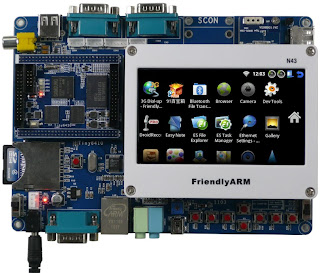

Ahora ya que sabemos que es un sistema embebido, les mostrare  a continuación una de mis ultimas adquisiciones, estoy a las epera de que llegue  a mis  manos espero que sea dentro de pocos días.

Fuente de las Imágenes: http://www.friendlyarm.net/products/tiny6410?lang=de

Esperen mas cosas pronto

RobotSub

Hola a todos, bien navegando en la red he encontrado eta pagina que se que a mas de uno de nosotros nos gustara.

http://www.auvsifoundation.org/AUVSI/FOUNDATION/Competitions/RoboBoat/VideoGallery/Default.aspx

Prototipo Robot Antiminas

hola a todos, este es el prototipo de un robot anti minas que fue diseñado como prototipo, fue construido por el Ing. Mauricio Gualdron, Ing. Solanye Guerra y el Ing. Jaime Andres Rincon, esta es una foto de el proyecto.

Interfaz Labview-2009 + Arduino

Hola a todos acá les dejo una aplicación con labview 2009, con la cual podrán hacer que su arduino se comunique con la interfaz, la referencia de donde encontré esto es la siguiente:

http://web.me.com/iklln6/automation/LabVIEW.html

En esta referencia el lo hace para una señal, la que he modificado con base a la de la pagina, me permite adquirir tres señales y mostrarlas al tiempo, en este caso la imagen que muestro es la de un acelerometro de 3 ejes, espero les sea de ayuda.

A medas en la pagina que he colocado, se muestra como escribir o enviar datos al arduino, con su código enarduino.

Y hablando de código de arduino acá se los dejo:


void setup() {
    Serial.begin(9600);
    digitalWrite(13,HIGH);
    analogReference(DEFAULT);
    }


void loop() {
    word analogValue0 = analogRead(0);
    word analogValue1 = analogRead(1);
    word analogValue2 = analogRead(2);

    Serial.print("@");
    Serial.print(analogValue0);
    Serial.print("$");
    Serial.print(analogValue1);
    Serial.print("#");
    Serial.println(analogValue2);
    delay(50);
}

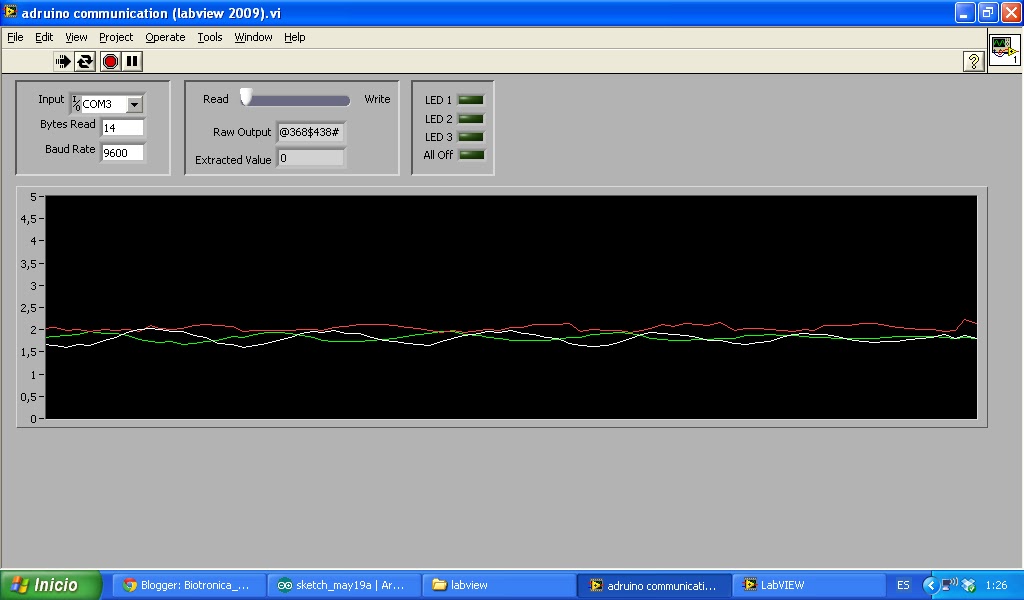

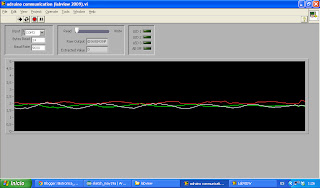

Imagen de como se ven las tres señales

Descarga Archivo de labview:

http://www.fileserve.com/file/MjJnn2C


Esperen mas

jaime

Labview con Arduino

hola a todos.

Gracias a un amigo y seguidor de nuestro bolo, me ha enviado un link que se que a mas de uno nos va a interesar.

(Copiado textualmente de la pagina)

¿Qué es la interfaz de LabVIEW Toolkit para Arduino?

La Interfaz de LabVIEW para Arduino (LIFA) Toolkit es una descarga gratuita que permite a los desarrolladores adquirir datos desde el microcontrolador Arduino y el proceso en el entorno de Programación Gráfica LabVIEW.

Los Beneficios.

Top 5 razones LabVIEW hace más productivo al utilizar Arduino:

1. Interactuar con el sistema a través de una interfaz gráfica de usuario.
2. Optimice su proceso de diseño con la programación gráfica intuitiva.
3. Mejore su experiencia de depuración con herramientas interactivas.
4. Aproveche construido en los recursos y funciones de la aplicación simple de tareas complejas.
5. API abierta permite una personalización completa - personalizar sus programas para adaptarse a su aplicación.

Les dejo el link:

https://decibel.ni.com/content/groups/labview-interface-for-arduino?view=overview

Disfrútenlo como lo hago yo, Gracias Alexis.

Este es mi canal en Youtube

Les dejo la dirección de mi canal en youtube, por motivos de mis estudios alimento estos métodos de divulgación de información no muy seguidos pero tengo cosas muy buenas, esperen las.
y en facebook busquen el grupo como Electrónica Sena Santander.

http://www.youtube.com/user/jarain78?feature=mhum


Gracias

Jaime

Gps, Compás y C#

Este es la primera parte de mi proyecto de como poder enlazar un GPS y un compás con arduino y los datos que se adquieren por comunicación serial poderlos conectar con google maps, por ahora mostrare como una imagen de la interfaz en C#  y posteriormente colocare el resto, estoy a la espera de comprar un ARM para poder montarlo al robot.

gracias

jaime
