Labview y google earth

Actualmente trabaja en este proyecto es un interfaz con labview, la cual puede ser enlazarda con google earth, esta aplicación se basa en una biblioteca "Google_Earth.llb" que se descargó de la Fuente siguientes:

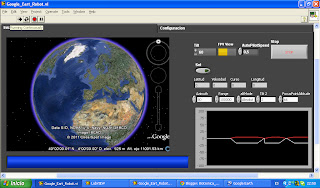

Esta es la imagen de la interfaz:


La interfaz me muestra la latitud, longitud, velocidad, rumbo, y el gráfico de los ángulos, estos ángulos proviene de un acelerometro de 2 eje que se encuentra en la misma placa de circuito junto a una brújula electrónica, estos datos son enviados por xbee con una distancia de 1000 Mts a linea de vista, los datos que provienen de los sensores son adquiridos por  un arduino mega 1280, que se encarga de comunicarse con el Gps y la Brújula, este encapsula los datos en una trama  de bist que depues sera adquirida por labview y visualizando los datos.

El GPS de 50 canales D2523T receptor GPS helicoidales


la brújula es CMPS09



Todo esto va conectado a una plataforma robótica, que puede navegar con la ayuda de el Gps y el usuario podrá observar en google earth por donde esta el robot.

Esperar el articulo completo, con los vídeos de la plataforma.
